Product Details | ELECTRICAL RECEPTACLE CONNECTOR

5935-01-013-2431 An electrical fitting with electrical contacts constructed to be affixed to the end of a cable, conduit, coaxial line, cord, wire (includes printed/etched), PRINTED WIRING BOARD, or the like for convenience in joining with another electrical connector(s) or PRINTED WIRING BOARD. It is designed to be mounted on a bulkhead, chassis, panel, wall, PRINTED WIRING BOARD, or the like. Excludes LAMPHOLDER; JACK, TELEPHONE; JACK, TIP; INSERT ELECTRICAL CONNECTOR; INSERT MODULE, ELECTRICAL CONNECTOR; CONNECTOR BODY (as modified) and SOCKET, PLUG-IN ELECTRONIC COMPONENTS. See also WIRING HARNESS (as modified) and CABLE ASSEMBLY (as modified). For items with termination wires of more than four inches in length, see LEAD ASSEMBLY, ELECTRICAL. For items without inserts, see SHELL, ELECTRICAL CONNECTOR.

Part Alternates: 5935-01-013-2431, 01-013-2431, 5935010132431, 010132431

Electrical and Electronic Equipment Components | Connectors, Electrical

Supply Group (FSG) NSN Assign. NIIN
59 01-013-2431

Drawings & Photos | NSN 5935-01-013-2431


Cross Reference | NSN 5935-01-013-2431

Part Number Cage Code Manufacturer
M81511/41FJ03P2 81349 MILITARY SPECIFICATIONS PROMULGATED BY MILITARY
M81511/41WJ03P2 81349 MILITARY SPECIFICATIONS PROMULGATED BY MILITARY
MIL-C-81511/41 81349 MILITARY SPECIFICATIONS PROMULGATED BY MILITARY

Request a Quote

What Our Customers Say

Compare

NSNs for Compare ( up to 4 ): Add 5935-01-013-2431

Technical Data | NSN 5935-01-013-2431

Characteristic Specifications
BODY STYLE 3G STRAIGHT SHAPE, EXTERNAL COUPLING
OVERALL LENGTH 1.298 INCHES MINIMUM AND 1.318 INCHES MAXIMUM
OVERALL HEIGHT 1.695 INCHES MINIMUM AND 1.711 INCHES MAXIMUM
OVERALL WIDTH 1.695 INCHES MINIMUM AND 1.711 INCHES MAXIMUM
CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO HEIGHT 1.370 INCHES MINIMUM AND 1.380 INCHES MAXIMUM
DISTANCE BETWEEN CENTERLINES OF MOUNTING FACILITIES PARALLEL TO BODY WIDTH 1.370 INCHES MINIMUM AND 1.380 INCHES MAXIMUM
DISTANCE FROM MOUNTING SHOULDER TO FRONT FACE 0.894 INCHES MINIMUM AND 0.906 INCHES MAXIMUM
UNTHREADED MOUNTING HOLE DIAMETER 0.116 INCHES MINIMUM AND 0.126 INCHES MAXIMUM
CONNECTOR LOCKING METHOD BAYONET PIN
THREADED DEVICE TYPE BACK SHELL
THREAD SERIES DESIGNATOR UN
NOMINAL THREAD SIZE 1.500 INCHES
THREAD CLASS 2A
THREAD QUANTITY PER INCH 28
THREAD DIRECTION RIGHT-HAND
SHELL TYPE SOLID
SHELL MATERIAL ALUMINUM ALLOY 6061
SHELL MATERIAL DOCUMENT AND CLASSIFICATION QQ-A-367,TEMPER T6 FED SPEC SINGLE MATERIAL RESPONSE
SHELL SURFACE TREATMENT NICKEL
SHELL SURFACE TREATMENT DOCUMENT AND CLASSIFICATION MIL-C-26074,CLASS III,GRADE A MIL SPEC SINGLE TREATMENT RESPONSE
POLARIZATION METHOD KEYWAY OR MULTIPLE KEYWAY
INSERT POSITION IN DEG 0.0 AND 50.0 AND 160.0 AND 190.0 AND 225.0
MATING END QUANTITY 1

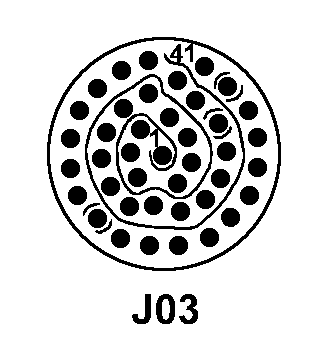

CONTACT POSITION ARRANGEMENT STYLE BTAU J03 SINGLE MATING END
INSERT MATERIAL RUBBER FLUOROSILICONE CLASS FQ SINGLE MATING END
INCLUDED CONTACT QUANTITY 41 SINGLE MATING END SINGLE CONTACT GROUPING
CONTACT REMOVABILITY REMOVABLE SINGLE MATING END SINGLE CONTACT GROUPING
INCLUDED CONTACT TYPE ROUND PIN SINGLE MATING END SINGLE CONTACT GROUPING
CONTACT MATERIAL COPPER ALLOY SINGLE MATING END SINGLE CONTACT GROUPING
CONTACT SURFACE TREATMENT GOLD SINGLE MATING END SINGLE CONTACT GROUPING
CONTACT SURFACE TREATMENT DOCUMENT AND CLASSIFICATION MIL-G-45204,TYPE 2,GRADE C,CLASS 1 MIL SPEC SINGLE TREATMENT RESPONSE SINGLE MATING END SINGLE CONTACT GROUPING
TERMINAL TYPE CRIMP SINGLE MATING END SINGLE CONTACT GROUPING
TERMINAL LOCATION BACK SINGLE MATING END SINGLE CONTACT GROUPING
